重慶監控工程的專業施工及安裝標準根據國家有關部門近年來頒發的安防設計、施工規范、規程和標準，在總結我公司幾年來安防工程的設計和施工經驗和基礎上，結合安防科技發展的新技術、新產品的技術要求，本著服務社會、用戶第一的宗旨

   一、室內配線的技術

   室內配線不僅要求安全可*，而且要使線路布置合理、整齊，安裝牢固。技術要求如下：

   使用導線，其額定電壓應大于線路的工作電壓；導線的絕緣應符合線路的安裝方式和敷設的環境條件。導線的截面積應能滿足供電和機械強度的要求。

   配線時應盡量避免導線有接頭。除非用接頭不可的，其接頭必須采用壓線或焊接。導線連接和分支處不應受機械力的作用。

   配線在建筑物內安裝要保持水平或垂直。配線應加套管保護（塑料或鐵水管，按室內配線的技術要求選配），天花板走線可用金屬軟管，但需固定穩妥美觀。

   信號線不能與大功率電力線平行，更不能穿在同一管內。如因環境所限，要平行走線，則要遠離50CM以上。

   報警控制箱的交流電源應單獨走線，不能與信號線和低壓直流電源線穿在同一管內，交流電源線的安裝應符合電氣安裝標準。

   報警控制箱到天花的走線要求加套管埋入墻內或用鐵水管加以保護，以提高提高防盜系統的防破壞性能。

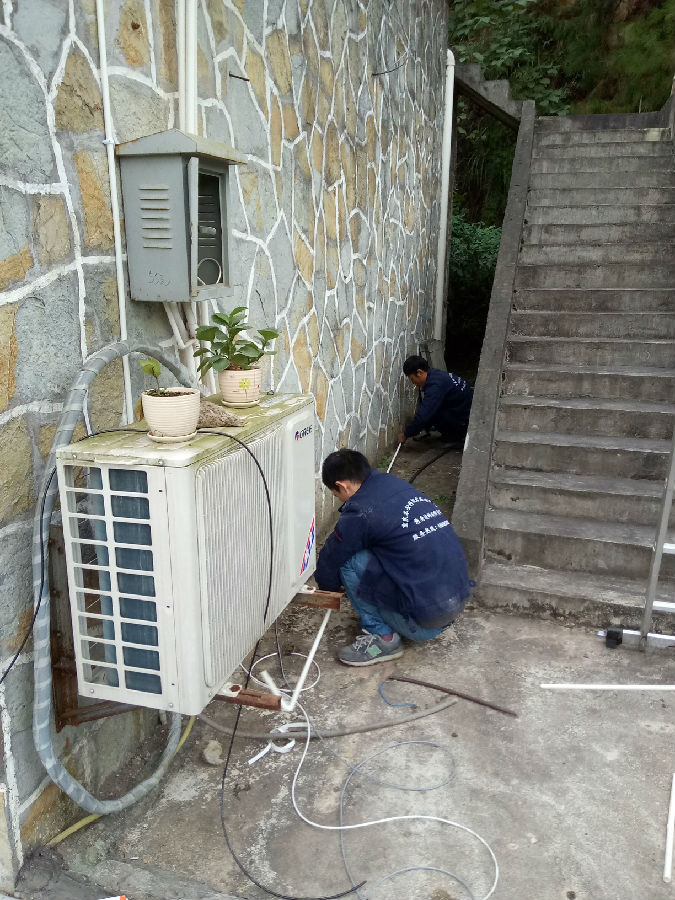

   二、室內配管的技術要求

   線管配線有明配和慢配兩種，明配管要求橫平豎直、整齊美觀。暗配管要求管路短、暢通、彎頭少。

   線管的選擇，按設計圖選擇管材種類和規格，如無規定時，可按線管內所穿導線的總面積（連外皮），不超過管子內孔截面積的70%的限度進行選配。

   為便于管子穿線和維修，在管路長度超過下列數值時，中間應加裝接線盒或拉線盒，其位置應便于穿線。

   （1）、管子長度每超過40米、無彎曲時；

   （2）、長度每超過25米、有一彎時；

   （3）、長度每超過15米、有兩個彎時；

   （4）、長度每超過10米、有三個彎時；

   線管的固定、線管在轉彎處或直線距離每超過1.5米應加固定夾子。

   電線線管的彎曲半徑應符合所穿入電纜彎曲半徑的規定。凡有沙眼、裂紋和較大變形的管子禁止使用于配線工程。線管的連接應加套管連接或扣連接。

   豎直敷設的管子，按穿入導線截面的大小，在每隔10-20米處，增加一個固定穿線的接線盒，用絕緣線夾將導線固定在盒內，導線越粗，固定點之間的距離越短。

   在不進入盒（箱）內的垂直管口，穿入導線后，應將管口作密封處理。

   接線盒或接線盒的固定應不少于三個螺釘。連線盒與管子的連接應加杯梳。接線盒或接線盒應加蓋。線管的分支處應加分線盒。

   2、RS485總線制常見故障處理

   提高RS-485總線可靠性的幾種方法及常見故障處理

   在MCU之間中長距離通信的諸多方案中、RS-485因硬件設計簡單、控制方便、成本低廉等優點廣泛應用于工廠自動化、工業控制、小區監控、水利自動報測等領域、但RS-485總線在抗干擾、自適應、通信效率等方面仍存在缺陷、一些細節的處理不當常會導致通信失敗甚至系統癱瘓等故障、因此提高RS-485總線的運行可*性至關重要、

   1 RS-485接口電路的硬件設計

   1）總線匹配、總線匹配有兩種方法、一種是加匹配電阻、位于總線兩端的差分端口VA與VB之間應跨接120Ω匹配電阻、以減少由于不匹配而引起的反射、吸收噪聲、有效地抑制了噪聲干擾、但匹配電阻要消耗較大電流、不適用于功耗限制嚴格的系統、

   另外一種比較省電的匹配方案是RC 匹配利用一只電容C 隔斷直流成分、可以節省大部分功率、但電容C的取值是個難點、需要在功耗和匹配質量間進行折衷、除上述兩種外還有一種采用二極管的匹配方案、這種方案雖未實現真正的匹配、但它利用二極管的鉗位作用、迅速削弱反射信號達到改善信號質量的目的、節能效果顯著、

   2） RO及DI端配置上拉電阻、異步通信數據以字節的方式傳送、在每一個字節傳送之前、先要通過一個低電平起始位實現握手、為防止干擾信號誤觸發RO（接收器輸出）產生負跳變、使接收端MCU進入接收狀態、建議RO外接10kΩ上拉電阻、

   3）保證系統上電時的RS-485芯片處于接收輸入狀態、對于收發控制端TC建議采用MCU引腳通過反相器進行控制、不宜采用MCU引腳直接進行控制、以防止MCU上電時對總線的干擾、

   4）總線隔離、RS-485總線為并接式二線制接口、一旦有一只芯片故障就可能將總線“拉死”、因此對其二線口VA、VB與總線之間應加以隔離、通常在VA、VB與總線之間各串接一只4~10Ω的PTC電阻、同時與地之間各跨接5V的TVS二極管、以消除線路浪涌干擾、如沒有PTC電阻和TVS二極管、可用普通電阻和穩壓管代替、

   5）合理選用芯片、例如、對外置設備為防止強電磁（雷電）沖擊、建議選用TI的75LBC184等防雷擊芯片、對節點數要求較多。
