一、系統結構

重慶小區監控此項目辦公、公寓為高端商住兩用公寓社區，區內的外圍周邊、開闊的公共區域、交通要道、出入口、大堂、電梯轎箱內及地下停車場車道、出入口內設置監控點（詳見圖紙）。為使保安能及時、有效地了解現場各點的安全情況，提高保安對突發事件的應對能力。監控全套采用百萬高清數字監控系統，在每個需要安裝監控的位置，安裝百萬高清數字?jǐn)z像頭，錄像保存時間為不少于15天。

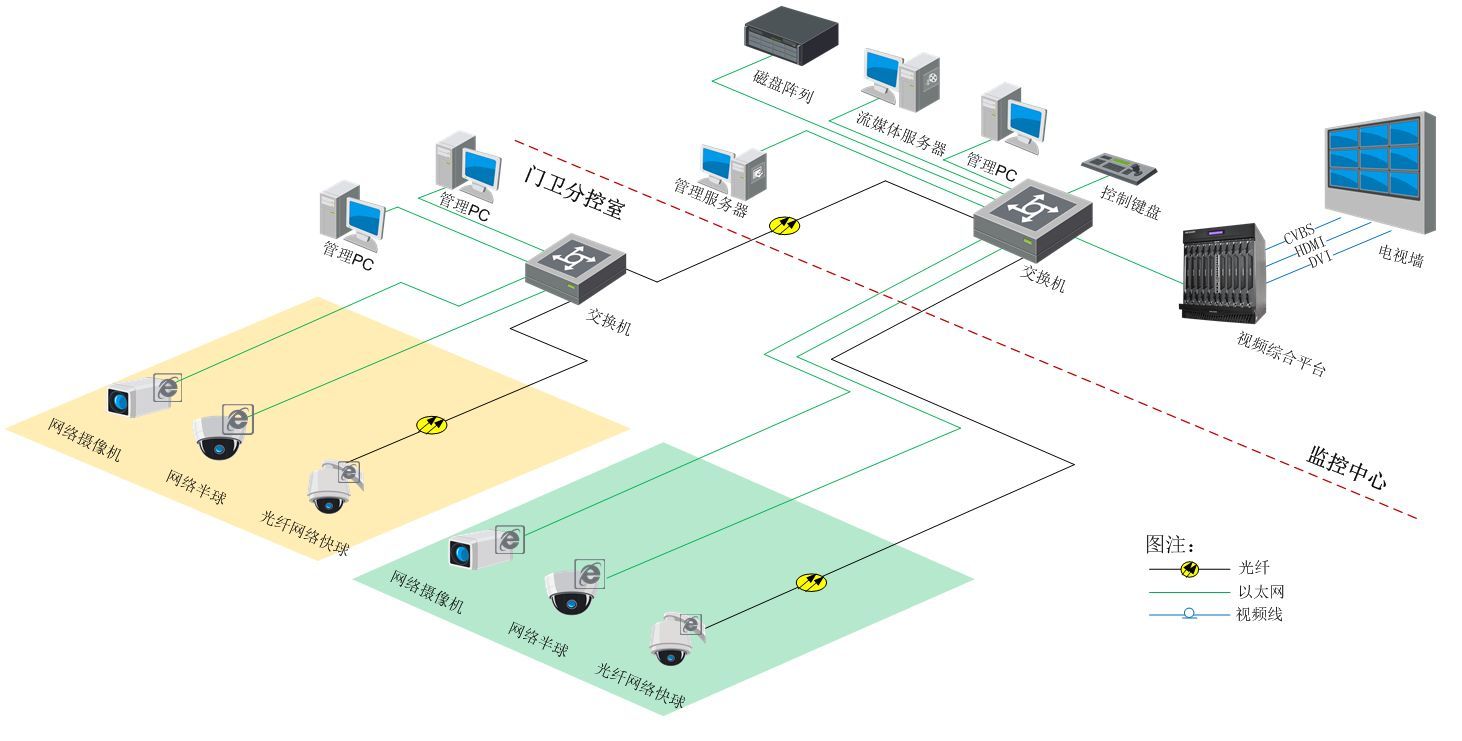

本次視頻監控系統采用純網絡模式，前端全部采用網絡攝像機，視頻信號通過接入交換機接入局域網傳輸。中心機房內部包含了存儲子系統、管理控制子系統和集成聯動等部分，是整個監控系統的核心，也是軟件平臺的核心。系統結構圖如下：

二、功能要求：

全天候監控功能：通過安裝的全天候監控設備，全天候24小時成像，實時監控大樓內各個場所包括周界圍墻、室外停車場、地下停車場、大樓出入口、大樓大廳、電梯廳及電梯、各樓層過道等；

晝夜成像功能：方案中涉及到的半球攝像機和固定槍式攝像機可采用紅外模式攝像，可見光成像系統的彩色模式非常適合天氣晴朗、能見度良好的狀況下對監視范圍內的觀察監視識別；紅外模式則具有優良的夜視性能和較高的視頻分辨率，對于照度很低甚至0LUX照度的情況下具有良好的成像性能；

高清晰度成像：大樓部署高清晰度攝像機，采用高清晰度成像技術對區域內實施監控，有利于記錄大樓車輛車牌、人員面部等細部特征。

前端設備控制功能：可手動控制鏡頭的變倍、聚焦等操作，實現對目標細致觀察和抓拍的需要；對于室外前端設備，還可遠程啟動雨刷、燈光等輔助功能。

分級管理功能：記錄配置客戶端、操作客戶端的信息，包括用戶名、密碼和用戶權限，在客戶端訪問監控系統前執行登陸驗證功能。在大樓安防控制中心建設管理平臺，對于遠程訪問和控制的人員，可以通過授權登錄WEB客戶端，實現對攝像機云臺、鏡頭的控制和預覽實時圖像、查看錄像資料等功能。

報警功能：系統對各監控點進行有效布防，避免人為破壞；當發生斷電、視頻遮擋、視頻丟失等情況時，現場發出告警信號，同時將報警信息傳輸?shù)奖O(jiān)控中心，使管理人員第一時間了解現場情況。

聯動功能：大樓安全防范系統是以綜合安防管理平臺為基礎，各子系統既可獨立運行，又可統一協調管理的多功能、全方位、立體化的安防自動化管理系統，從而建立起一套完善的、功能強大的技術防范體系，以滿足對大樓安全和管理的需要，配合人員管理，實現人防與安防的統一與協調。

集中管理指揮功能：在指揮中心采用綜合管理軟件，實現對各監控點多畫面實時監控、錄像、控制、報警處理和權限分配。

回放查詢功能：有突發事件可以及時調看現場畫面并進行實時錄像，記錄事件發生時間、地點、及時報警聯動相關部門和人員進行處理，事后可對事件發生視頻資料進行查詢分析。

電子地圖功能：系統軟件多級電子地圖，可以將區域的平面電子地圖以可視化方式呈現每一個監控點的安裝位置、報警點位置、設備狀態等，有利于操作員方便快捷地調用視頻圖像。

設備狀態監測功能：對于系統前端節點為網絡攝像機，軟件平臺能實時監測它們的運行狀態，對工作異常的設備可發出報警信號。

三、前端布點

監控設置如下：

在電梯內設置電梯專用百萬高清飛碟半球攝像機20臺，內置鏡頭，可通過無線轎廂頂與電梯井道頂部安裝無線路由器方式傳輸圖像。

園區周界、樓口、主路口設置200萬超寬動態日夜超低照度數字高清攝像機72臺，攝像機應采用1/2.7″200萬像素CMOS傳感器,H.264,0.1Lux/F1.2(彩色）支持寬動態，可消除圖像中的物體光暗度反差過大的顯現，使圖像更清晰和均衡，從而實現弱光線下畫面明亮、干凈、清晰。

園區主要廣場設置24倍200萬1/3"CCD日夜型一體化帶預置位網絡球機 8臺。高速球應配有陣列紅外燈、內置IR-CUT切換器和光敏器件，在無光的情況下，能提供清晰的圖像。

地庫車道設置32臺200萬高清低照度寬動態槍型攝像機；200萬1/3"含有百萬像素固定焦距固定光圈鏡頭，0.1Lux/F1.2(彩色)，0Lux（紅外燈開啟），日夜轉換采用IR-CUT雙濾光片切換采用陣列燈的紅外光源，燈光亮度高、光線勻，可實現日夜兩用。以備業主發生泊車糾紛留取證據查詢。

單元前廳、標準層走廊設置200萬1/3" CMOS 寬動態半球網絡攝像機303臺。2臺24倍200萬1/3"CCD日夜型一體化帶預置位網絡球機監控.

合計407臺。

四、監控中心平臺設計

安防機房與消防控制室合用設置地庫負一層，所有線纜均由機房沿橋架或室外管網敷設至設備前端。大樓監控中心視頻監控系統包含控制子系統、解碼及顯示子系統、存儲子系統等。

控制子系統主要指的是視頻監控系統的管理平臺軟件和配套設備，如鼠標、鍵盤等。

（1）管理平臺軟件

視頻監控系統的管理平臺軟件是整個視頻監控系統的核心。系統內任何的操作、配置、管理都必須在平臺上完成，或通過平臺注冊，由其它設備或軟件客戶端完成；軟件具備C/S、B/S兩種架構；支持報警系統與視頻監控系統的聯動管理；軟件采用模塊化設計，可以分服務器安裝系統模塊，以降低服務器的資源處理壓力。視頻系統軟件管理平臺要求基于SOA架構，通過Web Service提供基礎服務，同時提供視頻資源編解碼設備、報警設備、網絡存儲設備、管理平臺等基礎組件，支持用戶以C/S和B/S兩種方式訪問。

（2）鍵盤

系統可采用網絡鍵盤，接入系統中的交換機，經平臺注冊后，可以對前端視頻點進行切換顯示、遠程控制等操作。鍵盤上三維搖桿的設計，給用戶帶來鍵盤、鼠標無法替代的使用感受。同時還能在鍵盤上實現實時預覽、大屏控制、抓圖等功能。

五、解碼及顯示子系統

解碼及顯示子系統主要為實現大樓監控中心對監控范圍內視頻監控的統一調用、控制及解碼顯示而設計的，實現對視頻的遠程訪問、視頻流接收、數字視頻的解碼顯示和大屏幕視頻顯示控制等功能。

顯示控制子系統包括3*4的46寸DID液晶拼接屏。根據實際工程實施經驗，建議控制臺到電視墻的觀看距離不小于3 米。同時，為了方便安裝維護，后面至少需要保留80 厘米凈空間。

解碼子系統的主要是將前端網絡視頻監控信號還原成高清數字信號，輸出到顯示系統進行顯示。包括1臺視頻綜合平臺主機箱，和2塊視頻綜合平臺輸出板，8路，DVI接口，高清視頻解碼輸出板，支持8路1080P/16路720P/32路D2解碼。

與一般解碼子系統相比，本次設計解碼子系統不僅是個單純的視頻解碼子系統，而是一個集視頻解碼、數字輸入、拼接、控制、漫游等功能于一體的視頻綜合管理平臺，它將原有的解碼設備、拼接控制設備集成到一體化的設備中，通過視頻監控管理系統的管理平臺軟件即可實現視頻解碼輸出、切換控制、大屏拼接、畫面開窗、漫游等原來需要多套軟件才能夠?qū)崿F(xiàn)的功能。它可支持多種數據源同時接入，如：網絡編碼接入，光纖數字接入，SDI信號接入，DVI信號接入，VGA信號接入，BNC模擬信號接入。也可以支持多種輸出接口輸出，如：HDMI，DVI，VGA或者BNC。視頻綜合平臺具備16路高清DVI信號輸出能力（4路預留），可對視頻監控圖像實現單獨顯示、全屏顯示、分割顯示、漫游開窗、拼接等多種功能。

監控中心電視墻為3*4拼接屏，由12臺掛墻式46寸高亮拼接屏，分辨率：1920*1080； 亮度：700nit；掃描頻率：60HZ； 背光：Lamp； 雙邊拼縫：20mm組成。操作臺可通過控制鍵盤鼠標切換器對所有監控點進行操控，保證監視效果。

六、存儲系統

本方案采用流媒體直存（CVR）的存儲架構，這種存儲模式省去了網絡存儲服務器，因此存儲不再受網絡存儲服務器性能的影響，存儲更加高效穩定，并節省了一定的成本。視頻監控采用集中存儲的方式，在中心布置一臺流媒體直存設備。出于空間占用的考慮，要求設備采用高密度、機架式設計，高度不超過4U，硬盤盤位不少于60U；視頻接入路數滿足不小于448路（按2Mbps碼流計算），滿足本次項目和未來擴展的需要

把錄像軟件和播放軟件嵌入到存儲設備中是整體上解決服務器存儲模式的一種新的方法；編碼器錄像直接寫入存儲，平臺和客戶端可以直接從存儲中點播；降低了客戶使用成本，也提高了性能和可靠性。

數字硬盤錄像機必須采用監控專用硬盤，容量4TB，60塊，接口類型SATA，轉速7200轉/分，保證15天錄像時間容量。

固定攝像機全按POE供電交換機集中供電方式，可以同時給16/24臺攝像機供電，距離100米，16/24個100/1000MBPS自適應RJ45端口，網絡端口防雷，最大POE功率270/400W。電梯攝像機由電梯機房交流220V現場供電，轎廂內變壓后DC12V供電。前端攝像機可通過光纖收發器，集中傳輸多路數字信號，直接接入光纖收發器進行遠距離傳輸。云臺攝像機單獨供電。前端設備到監控中心的鏈路采用超五類非屏蔽雙絞線（點位距離不超過90米）和4芯室外單模光纜（點位距離超過90米，如球機），前端點位供電以交換機POE供電為主，要求接入層交換機采用千兆二層交換機，監控中心的匯聚層采用萬兆三層交換機。
