重慶電梯監控安裝不是一個簡單的事情，很多工程的視頻監控圖像在電梯井道環境中受到不同程度的干擾，這一直是最常見、最難對付、也是最受關注的問題之一。下面我們就此來討論問題的解決方法。

一、首先我們先來分析電梯干擾產生的原理

1、電梯井內通常布置了動力、照明、風扇、控制、通信等線纜，各種電纜都會產生電磁輻射；假如使用同軸電纜傳輸，與天線接收原理相同，同軸電纜也會“接收”這些干擾，即干擾電磁場在電纜上產生干擾感應電流，這個干擾感應電流也就會在電纜外導體（編織網）縱向電阻上產生干擾感應電壓（電動勢），這個干擾感應電壓剛好串聯在視頻信號傳輸回路“長長的地線”中，形成干擾；

2、更重要的是這些隨行電纜都是與視頻電纜并行，且近距離捆扎在一起。這就形成了接近“最佳最有效的”干擾耦合關系。在一般工程中可以采用穿金屬管或走金屬槽的屏蔽干擾辦法，但在電梯隨動的環境中，這種方法無能為力。所以電梯環境下的抗干擾難度很大，只能選擇較好的設計和施工方法；

3、了解干擾產生基本原理，對完善抗干擾設計和施工十分重要。

二、對于電梯的干擾表現形式有以下幾種

1、橫向條紋上下滾動

這種現象表現為條紋不停的上或下滾動，條紋比較寬。看起來是干擾，其實并不是外界電磁波所為，如果拋開條紋，圖像是清晰的。這種現象基本占所為圖像干擾的80%以上，這種現象可以肯定的說是接地電位的問題，是指前端設備的地與中控室之間的地存在電位差，這個問題是萬用表無法測試的，如果測得的數字是零，也并不代表它不存在電位差。唯一的辦法是把它的回路給斷開，也就是說兩端的地?cái)嚅_一個（最好選擇前端）。如果兩端的地都不想斷，怕影響防雷。那加個地隔離器來解決，這種設備為無源設備，只要串聯在同軸電纜的任何一端，安裝方便、效果好，完全可以消除這種條紋現象。如圖為優特普信號隔離器。

2、網狀干擾

這種現象圖像質量很差，基本上看不到任何物體，圖像時有時無，還有畫面死機。這種現象是由于線纜的線芯和屏蔽斷、短的緣故。這種情況大多數出現在接頭上，個別也有在布線時沒施工好。由于焊接的問題或接頭件質量差引起的干擾在工程中也占多。

3、空間電磁波的干擾

這種干擾源比較復雜，主要是前端設備、線纜中、終端附近有較強的輻射源或大功率的設備在運行。主要表現為圖象扭曲、抖動等。所以在施工前應對周圍的環境有所了解，盡量避開輻射源。在已經施工完了的工程中，而干擾有無法避免的情況下，只有加抗干擾設備。這種方法是比較經濟、快捷、而圖像又有保障。

三、雙絞線傳輸電梯監控應用研究

對井道內環境復雜，使用雙絞線傳輸方式可以按照以下推薦的三種方案進行：

A、井道中部走線

1）選擇非屏蔽優質超五類線纜。

2）在井道中部的壁上開孔出線。

3）線纜隨隨行電纜捆扎，井道中部以下的線纜捆扎應作預留。

4）傳輸器根據距離要求選擇，發射器應單獨取電。

B、電梯機房出線

1）選擇非屏蔽優質超五類線纜。

2）線纜隨隨行電纜捆扎，井道中部以下的線纜捆扎應作預留，井道上部線纜扎緊。

3）電梯機房?jī)?nèi)的線纜不宜走強電橋架，應及早與橋架分開連接至監控中心。

4）傳輸器根據距離要求選擇，發射器應單獨取電。

C、電梯機房安裝

1）利用隨行電纜自帶的視頻線作為前段介質，在電梯機房?jī)?nèi)安裝發射器。

2）傳輸器根據視頻線長短選擇無源或有源發射器。

3）接收器安裝在監控中心，根據雙絞線距離遠近選擇無源或有源接收器。

另外，傳輸器與電梯接地系統應分開進行。我們建議在監控中心將網線中剩余的線對接地，接收器接地是為保證設備免受過電壓侵害。以上各種接地都采用獨立的接地裝置往往是很難實現的通常采用共用接地裝置。一般要求共用接地裝置的接地電阻不大于1Ω。接地線可采用一根截面積不小于16平方毫米的銅芯電線（PE線）首端與樓宇配電室內的PE線相連接，并可與電梯電源電纜同路敷設，接地線的末端與電梯機房?jī)?nèi)的輔助等電位板相連接。

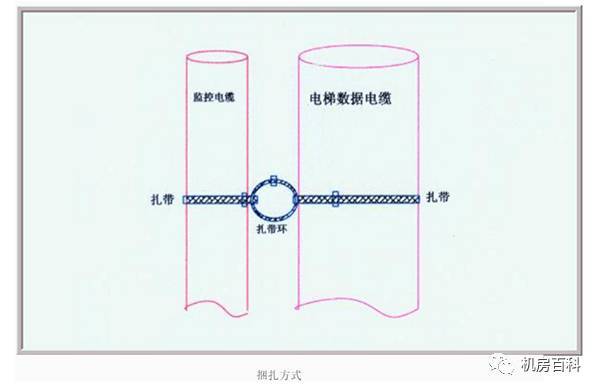

四、網線綁扎時注意以下幾點

1、選擇合格偏柔軟的非屏蔽網線。

2、先用粗扎帶在隨行電纜上固定。

3、用細扎帶捆扎網線，固定在粗扎帶里。

4、粗扎帶間距30厘米，網線每段預留3厘米。

五、雙絞線布線施工注意事項

1、雙絞線必須符合國家雙絞線產品標準：

1）所用雙絞線要為純銅芯。線徑為0.5毫米

2）單芯百米電阻為9.38歐姆，一箱線305米阻值在28歐姆左右，不要超過30歐姆

3）扭絞密度要達到五類線標準

4）柔韌性、阻燃性要達到國家檢驗標準。

2、如在室外使用，請使用室外防水雙絞線。

3、工程布線時禁止與強電壓線纜或設備混合接觸，也不能與變頻設備、通信信號發生器放置在一起。

4、線纜內四對線每對傳輸一路信號，因此可同時傳輸視頻。音頻、控制信號，杜絕大電流電源在線纜內傳輸。若需用網線中一對傳低壓電源DC12V控制在150米以內，AC24V控制在300米以內，控制信號控制在1000以內。

5、有源及部分無源產品內置浪涌防護，需要接地，室外應用可以和攝像機一起接地，注意接地極電阻一定要合格（參考值4歐姆）

6、攝像機到發射器的視頻線盡量短，保證信號的質量穩定
