重慶監控工程近年來，隨著我國造林事業不斷發展，林地面積和林業儲積量的增長；山林防火安全問題也備受相關管理部門所密切關注。有資料顯示，山林火災是世界性的林業重要災害之一，也是造成山林資源重大損失和全球性環境污染的原因。

為此，國內外都在為預防為主、減少和控制森林火災而努力，采取各種措施對山林防火工作進行規范化管理；爭取早日實現山林防火工作科學化、信息化、規劃化，避免山林火災的發生。

以該山林項目為例，該山林為山東青島一規模較大的大型山林，周邊居民區林立，綠化林木眾多，加之地形氣候也相對復雜；想要做好該山林的防火安全工作，在該項目中布設監控系統對重點區域，以及出入關卡等進行實時監控勢在必行。然而，特殊的地理和氣候環境決定了其不適用于采取普通的布線進行，只能采用靈活性高，適應性強的無線監控傳輸方案。

為此，我們的技術人員對現場情況進行了勘察，經過仔細研究，我們發現該項目存在以下一些問題：

• 山路崎嶇，現場地形相對復雜，不便于進行有線布網；

• 環境氣候相對不穩定，容易對監控網絡造成干擾；

• 監控范圍大，監控角度大，容易出現監控盲點和對監控視線造成阻礙；

• 監控點相對分散，會對電源供電造成影響，需保障監控點與固定供電處距離適中；

• 項目規模較大，所需組建的監控網絡也相對龐大，也要便于后期統一管理和維護；

• 避雷是山林防火的軟肋，在系統布設中需注意做好避雷接入措施；

無線監控系統設計：

考慮到本項目規模的確較為龐大，在對項目難點進行實際分析，并結合該項目的實際使用需求后，我們決定在該系統的鏈路設計中采取兩組分支鏈路進行，分別負責兩個區域的無線監控傳輸，以此來保障該項目進行無盲點，實時無線監控傳輸。

1.組網鏈路設計

在該鏈路設計中，我們采用一臺千兆核心交換機為總端控制，用來連接下行的兩組子鏈路設備。主干傳輸設備則采用專用于戶外遠距離傳輸和免設置型多個無線網橋混合使用。

2.平面規劃設計

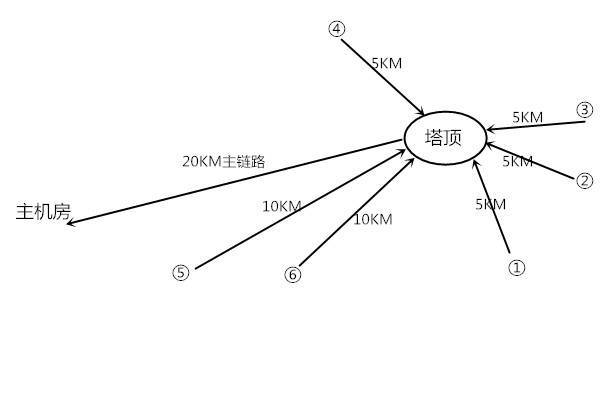

該鏈路以塔頂為中繼處，在該處安裝多臺交換機對各監控點所監控的數據進行收集和交互，再統一將數據傳輸至主機房進行存儲。為保障傳輸過程中數據不掉包，能夠準確傳達，在監控布設過程中我們針對現場不同的傳輸距離，而采用相應的設備進行。

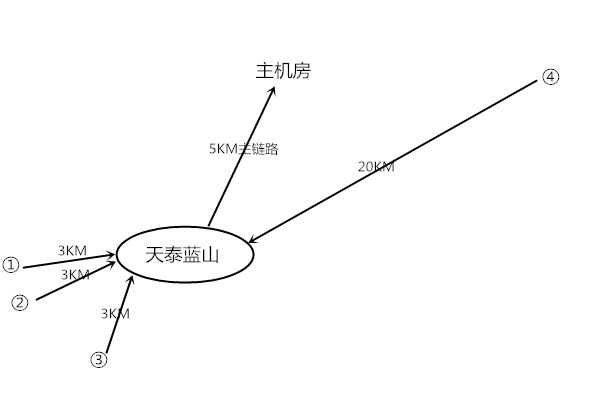

該處以天泰藍山為中繼處，也是收集各子監控點數據的數據交互中心?？紤]到現場的傳輸距離出現長短差異，在與中繼處距離較近的監控點采用DIP356-H撥碼網橋，而在與天泰藍山遙隔20km的一處監控點中我們采用專用于戶外遠距離傳輸?shù)腃N3519-H為該鏈路的主干傳輸設備，以保障數據傳輸?shù)木珳?zhǔn)有效和及時。
