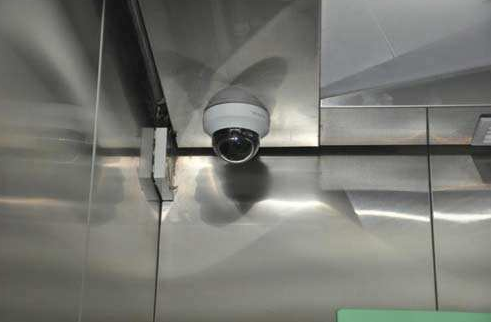

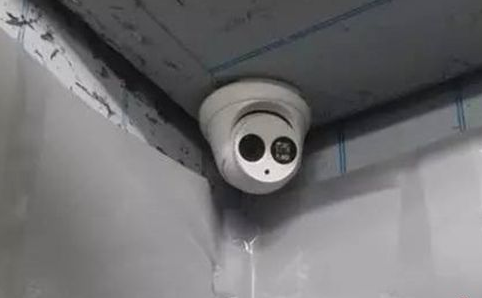

隨著安防監控的普及，小區電梯安裝監控已經成為了現在的趨勢，但對于電梯這樣比較窄小復雜的環境，我們該如何在電梯中布線安裝監控呢？

一、視頻電纜走出電梯井的位置選擇　

理想的選擇應在井的中部，因?yàn)檫@時井內隨行視頻電纜長度，大約只有井深的一半多一點，最短，自然引入的干擾也最小；但工程上這種出線要求，只能看情況爭取，實際工程不一定允許。 過去，在不明白原理的情況下，多數出線位置都是和其他隨行電纜一起走，從電纜井的頂部或底部走出。這種情況下，考慮到只有一半電纜是隨行運動的，另一半只是固定延伸連接，不運動，我們把這部分叫著"不動電纜"；這就提供了一種可能，那一半隨行運動電纜只能與其他隨行電纜一起捆綁走線；而另一半不動電纜可以選擇遠離隨行電纜單獨走線的方法，在電梯井內把視頻線緊貼井璧垂直走線，并把這部分電纜穿金屬管或走金屬槽，以屏蔽干擾對這部分電纜的影響，比較有效。

二、電梯監控的電纜選擇

監控在電梯中應用必須考慮其不斷上下運動的特殊性，要求布線上有別于固定點監控的穿管的方式，必須用機械強度較高抗拉拽的傳輸電纜，一般工程商在布線上都重視了使用高強度電纜的環節，傳輸電纜的電氣特性卻沒有引起足夠重視，致使電梯干擾現象普遍存在。由于電梯間是一個近乎封閉的狹小空間，而且電梯間存在控制、照明、風扇等很多電纜，所以給視頻電纜的布線增加難度，根據實際分析在電梯監控中電纜的選擇上應遵循以下原則。

1、滿足抗拉強度：電梯電纜中有一半是用來延伸用的，高層電梯最多可達100多米，一百米電纜的自重就是近百公斤，所以電纜必須要有足夠的抗拉強度?，F(xiàn)在市場上已有自承式扁平復合電梯監控專用電纜，這種電纜將視頻同軸電纜、電源線、數據線和鋼絞線復合到一起，做成一根扁平的帶狀電纜，這樣整條電纜的拉力由鋼絞線來承受，抗拉強度非常好，不會在電梯運行中，由于重力原因拉斷信號電纜。

2、良好的電氣參數：電纜在隨著電梯上下運動的過程中，中間會有一段受重力作用發生彎曲變形，造成電纜的阻抗和分布電容等電氣參數發生變化。質量不好的電纜在受力變形時，參數變化大，就會引起阻抗不匹配、視頻衰減增大并產生信號反射，這就會導致視頻信號信噪比下降，產生視頻干擾，所以應盡量選用屏蔽好的、線徑粗的視頻電纜，以阻止干擾信號。

三、簡單的電梯布線技巧

電梯監控布線中，大多采用與其他電纜捆扎的辦法，但由于其他電纜中的交流信號會通過傳輸電纜向外泄漏，視頻線與其長距離平行捆扎時它們就等于是一副“天線”，這樣干擾信號會耦合進視頻信號中，出現視頻干擾現象。 所以在布線中盡量縮短視頻電纜與其它電纜的平行捆扎長度，有條件的話，可以將視頻電纜從電梯豎井中間點固定，從其它通道（電纜豎井）引回主控室，這樣可以避免交流聲輻射耦合干擾。有條件的工程，可將電梯所用的控制線及照明電纜采用屏蔽線，減少對外輻射，避免視頻干擾。

四、電梯干擾的避免和解決辦法

1.選擇衰減系數小、屏蔽性能好、抗拉強度高的視頻電纜，這樣可以提高自身的抗干擾能力，減小視頻衰減，阻止干擾信號從視頻電纜屏蔽層入侵干擾。

2.合理地布線：合理地布線科有效地避免干擾信號通過電纜，盡量減少與其它電纜的平行捆扎距離，使視頻電纜遠離干擾源，從而避免干擾。

3.使用干凈的電源，防止電源干擾，最好采用機房集中供電，避免電源干擾，從電源進入視頻信號中的干擾也是最難解決的干擾問題。
